En operaciones de perforación de petróleo, gas y geotermia, la bomba de lodo sirve como unidad de energía central y corazón del sistema de circulación del fluido de perforación. Al bombear continuamente fluido de perforación de viscosidad y densidad específicas al pozo, realiza tres funciones esenciales: enfriar y lubricar la broca, eliminar los recortes del pozo y mantener la estabilidad del pozo. Estas acciones ayudan a prevenir el colapso y el bloqueo de los pozos.
El rendimiento de la bomba de lodo afecta directamente la eficiencia y seguridad de las operaciones de perforación, convirtiéndola en un equipo indispensable para el buen progreso de cualquier proyecto de perforación. Para los operadores-in situ, comprender cómo funciona una bomba de lodo y cómo operarla correctamente es la base para la seguridad científica de la perforación y el control de pozos. Este artículo explica el mecanismo de trabajo y los principios operativos de las bombas de lodo para ayudar a mejorar tanto la comprensión como las habilidades prácticas.
¿Qué es una bomba de lodo?
Una bomba de lodo es un dispositivo mecánico que se utiliza durante la perforación para enviar fluido de perforación-como lodo o agua-al pozo. Es uno de los componentes más vitales de una plataforma de perforación.
En la perforación con circulación positiva convencional, la bomba envía fluido de lavado-agua clara, lodo o solución de polímero-bajo presión a través de una manguera de alta-presión, un conector giratorio y una sarta de perforación hasta la broca en el fondo del pozo. Este proceso enfría la broca, transporta los recortes de roca a la superficie y garantiza un progreso de perforación fluido.
La mayoría de las bombas de lodo son del tipo pistón o émbolo, impulsadas por un motor o motor. El cigüeñal transmite movimiento a través de una cruceta para mover el pistón o émbolo hacia adelante y hacia atrás dentro del cilindro de la bomba. Con la acción alterna de las válvulas de succión y descarga, la bomba suministra continuamente fluido de perforación al sistema, logrando circulación y lavado.
¿Cómo funciona una bomba de lodo?
Una bomba de lodo puede transportar continuamente lodo de perforación abrasivo gracias a sus componentes mecánicos coordinados y su diseño especializado en dinámica de fluidos. Su funcionamiento se puede comprender mejor observando su estructura y proceso de trabajo.
1. Componentes principales
Un sistema completo de bomba de lodo generalmente incluye las siguientes partes:
- Unidad de potencia: El "corazón" de la bomba, normalmente impulsado por un motor eléctrico o diésel.
- Sistema de transmisión: transfiere potencia a la bomba a través de correas, engranajes o embragues.
- Conjunto de bomba: la sección de trabajo central que contiene el impulsor giratorio y la voluta para la conversión de energía.
- Dispositivo de sellado: evita que el lodo a alta-presión se escape de la carcasa de la bomba.
- Sistema de tuberías: Incluye líneas de succión y descarga para entrada y salida de fluidos.
- Sistema de control: Se utiliza para iniciar, detener y ajustar el flujo y la presión para garantizar un funcionamiento seguro.
2. Principio de funcionamiento y proceso
El funcionamiento de una bomba de lodo es un proceso cíclico continuo que involucra cuatro etapas principales:
Fase de succión
Cuando la bomba arranca, el impulsor comienza a girar rápidamente. El fluido entre las palas del impulsor se lanza hacia la voluta, creando una zona de baja-presión en el centro del impulsor. Bajo presión atmosférica, el lodo de perforación ingresa a la bomba a través de la línea de succión.
Fase de compresión y presurización.
A medida que el fluido se mueve a través del impulsor, gana energía cinética debido a la fuerza centrífuga. Cuando este fluido de alta-velocidad ingresa en la carcasa de la voluta que se expande gradualmente, su velocidad disminuye y-de acuerdo con el principio de Bernoulli-su energía cinética se convierte en energía de presión, lo que aumenta la presión general del lodo.
Fase de descarga
El fluido presurizado ahora tiene suficiente energía para superar la resistencia del sistema. Se expulsa desde la salida de la bomba y se dirige a través de tuberías de descarga hasta la boca del pozo o el punto de entrega designado.
Fase de circulación
Estas tres etapas se repiten continuamente con cada rotación del impulsor, formando un ciclo constante de succión-compresión-descarga. Esto asegura un flujo ininterrumpido de lodo de perforación, proporcionando energía confiable para las operaciones de perforación.
Tipos de bombas de lodo
En aplicaciones de campo, las bombas de lodo generalmente se clasifican según dos indicadores clave de rendimiento: desplazamiento y presión.-Puedes considerarlos como el "tamaño de comida" y la "fuerza muscular" de la bomba.
- DesplazamientoSe refiere al volumen de lodo que la bomba puede entregar por unidad de tiempo. Es fundamental para mantener la limpieza del pozo. Los pozos más grandes requieren un mayor desplazamiento para garantizar un transporte eficiente de los recortes.
- Presiónrepresenta la capacidad de la bomba para superar la resistencia del sistema. Depende de la profundidad del pozo, las pérdidas por fricción y las propiedades del lodo. Cuanto más profundo o complejo sea el pozo, mayor será la presión requerida.
Para adaptarse a las diferentes condiciones de los pozos, la mayoría de las bombas están equipadas con variadores de velocidad o sistemas de control hidráulico, junto con manómetros y medidores de flujo para un monitoreo-en tiempo real-herramientas esenciales para mantener un funcionamiento seguro y eficiente.
Según el desplazamiento y la presión, las bombas de lodo generalmente se dividen en dos categorías principales:
1. Bombas de lodo estándar o de servicio liviano-
Se utiliza para pozos poco profundos, formaciones de baja-presión y proyectos de perforación de pequeña-escala. Estas bombas son simples, confiables, fáciles de mantener y rentables-.
- Modelo representativo:Bomba de lodo BW250
- Aplicaciones típicas: exploración geotécnica, perforación de pozos de agua y mantenimiento básico de pozos.
2. Bombas de lodo-de servicio pesado/alta-presión
Diseñado para pozos profundos, pozos ultra-profundos y formaciones de alta-presión. Presentan un alto rendimiento, una construcción robusta y materiales avanzados-ideales para entornos de perforación exigentes.

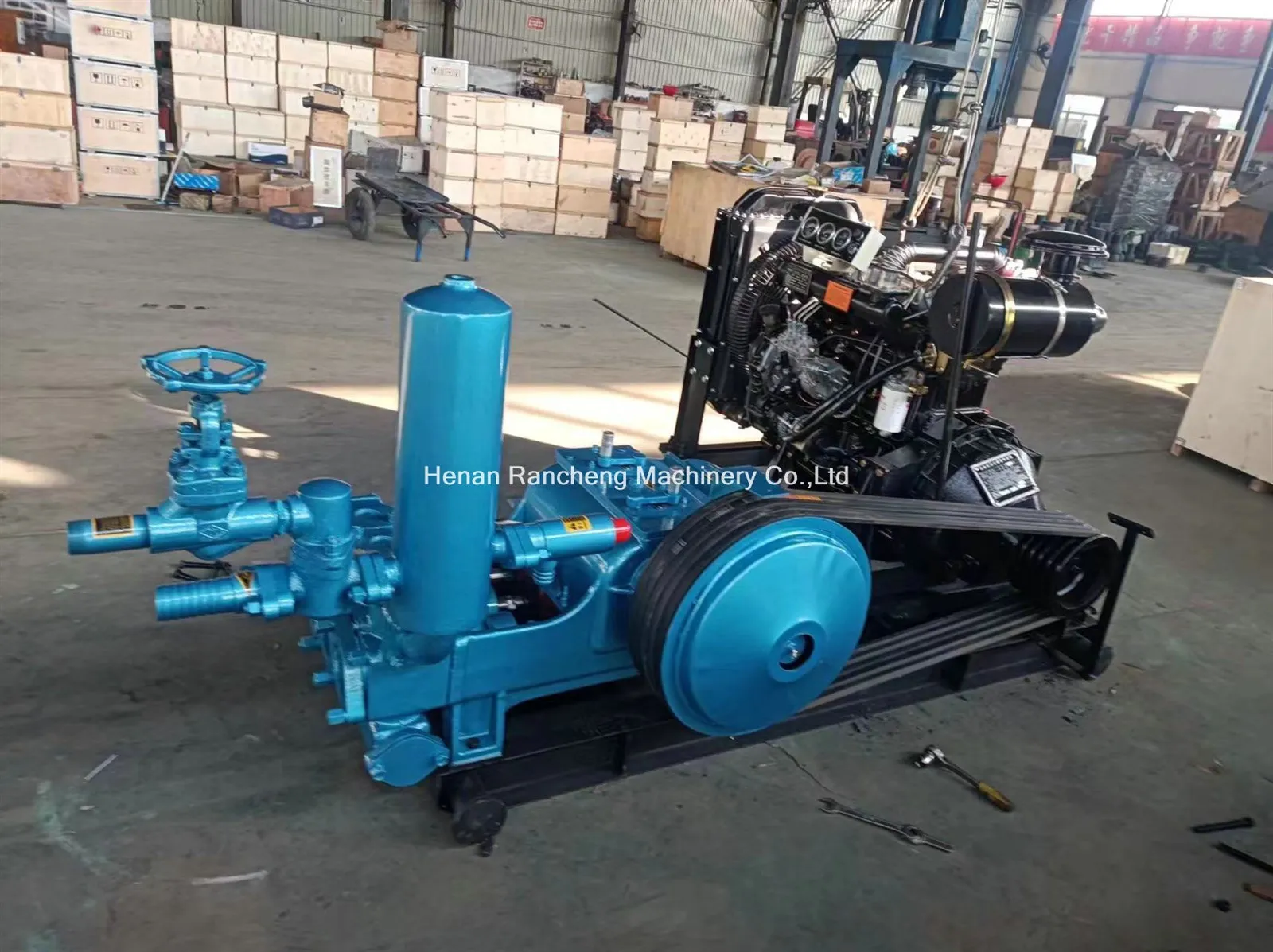

- Modelo representativo:Bomba de lodo BW600
- Aplicaciones típicas: perforación de petróleo y gas a gran-escala y otras operaciones de alta-presión
¿Dónde se utilizan las bombas de lodo?
Como dispositivo industrial clave, las bombas de lodo se utilizan ampliamente en varios campos:
- Desarrollo energético: Proporciona circulación continua de lodo y enfriamiento en perforación de petróleo, gas y geotermia. También se utiliza en minería para deshidratación y manipulación de lodos.
- Construcción de infraestructura: Desempeña un papel vital en proyectos de túneles para la extracción de aguas subterráneas y en obras de conservación de agua para dragado de ríos y refuerzo de presas.
Gracias a su adaptabilidad y confiabilidad, las bombas de lodo se han vuelto indispensables en la ingeniería y la construcción modernas.
