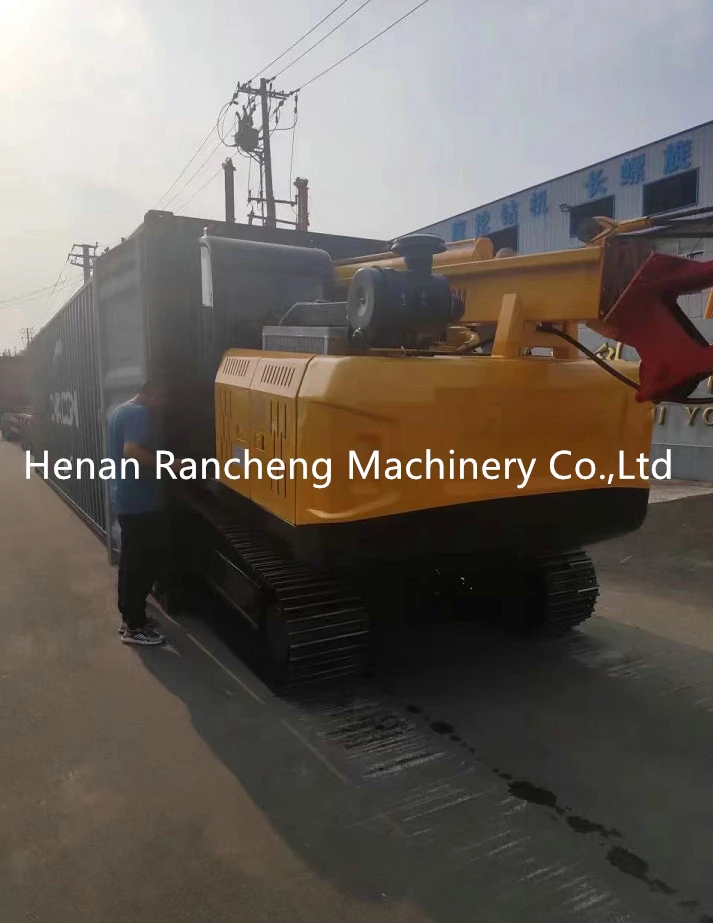

Plataforma de perforación de cimientos de pilotes - Plataforma de perforación giratoria pequeña hidráulica RCQ515M
La plataforma de perforación de cimientos de pilotes RCQ515M es una máquina perforadora rotativa hidráulica de alto-rendimiento que combina potencia, eficiencia y adaptabilidad en un diseño compacto. Se utiliza ampliamente en proyectos de cimientos de pilotes, incluidos pilotes perforados, cimientos de puentes, cimientos de servicios públicos, túneles, metros, carreteras, puertos y presas.
Equipado con un sistema de perforación rotativa presurizada, el RCQ515M alcanza una profundidad de perforación máxima de 15 metros y admite múltiples configuraciones de herramientas de perforación, manejando diámetros de orificios de pilotes de 500 mm a 1200 mm. Esto lo hace adecuado para cimientos poco profundos en edificios residenciales, tuberías municipales, puentes pequeños y proyectos de infraestructura de mediana-escala.
La plataforma cuenta con un chasis montado sobre orugas-, lo que le permite maniobrar fácilmente en áreas urbanas restringidas, terrenos blandos o terrenos irregulares donde las plataformas más grandes no pueden operar de manera eficiente. Su estructura compacta y diseño flexible permiten una implementación rápida y un tiempo de inactividad mínimo entre los sitios de trabajo, lo que mejora la productividad general.
Con una alta eficiencia de perforación y una capacidad de transición rápida, la plataforma de perforación de cimientos de pilotes RCQ515M se usa ampliamente en la construcción de ferrocarriles de alta-velocidad y otros proyectos-de infraestructura urgentes, proporcionando una solución confiable para una variedad de necesidades de ingeniería de cimientos.
datos tecnicos
|
Diámetro de perforación |
Φ500-Φ1200mm |
profundidad de perforación |
15m |
|
|
motor diésel |
Yuchai 95KW |
|||
|
Par del cabezal de potencia (KN.m) |
45KN.m |
|||
|
Velocidad de rotación (r/min) |
17-45RPM |
|||
|
Fuerza de empuje máxima del cilindro de aceite presurizado |
80KN |
|||
|
Fuerza de elevación máxima del cilindro de aceite presurizado |
100KN |
|||
|
Carrera máxima del cilindro de aceite presurizado |
2000 mm |
|||
|
Fuerza de elevación máxima del cabrestante principal |
120KN |
|||
|
Velocidad máxima del cabrestante principal con un solo cable |
60 m/min |
|||
|
Diámetro del cable del cabrestante principal |
20mm |
|||
|
Fuerza de elevación máxima del cabrestante auxiliar |
15KN |
|||
|
Velocidad máxima de un solo cable del cabrestante auxiliar |
60 m/min |
|||
|
Diámetro del cable del cabrestante auxiliar |
16mm |
|||
|
Velocidad de desplazamiento |
3 kilómetros por hora |
|||
|
Pendiente de escalada máxima |
30 grados |
|||
|
Distancia mínima al suelo |
400 mm |
|||
|
Ancho del tablero de orugas |
450 mm |
|||
|
Presión de trabajo del sistema |
32Mpa |
|||
|
Dimensión de transporte de la máquina |
8X2.3X3.3m |
Peso |
16.5T |
|
|
Dimensión de trabajo de la máquina |
5.7X2.3X9m |
|||
Diferencias con las plataformas de perforación rotativas tradicionales.
| Artículo | Equipos de perforación rotativos tradicionales | RCQ515M |
| Radio mínimo de giro de construcción | 4.5m | 3.2m |
| Velocidad de perforación de pozo seco | 1.5m/h | 2.1m/h |
| Peso de envío | 18-22T | 16.5T |
| tiempo de trabajo continuo | 8-10 horas por día | 12 Horas por día |
En comparación con los equipos de perforación rotativos tradicionales, el RCQ515M ofrece unaradio de giro más pequeño, permitiendo el funcionamiento enSitios urbanos estrechos y áreas de construcción confinadas.. Elmayor velocidad de perforación en secomejora el metraje diario y acorta los plazos del proyecto. Esmenor peso de transportereduce los costos de envío y movilización, mientras que elmayor tiempo de trabajo continuoadmite turnos extendidos y mejora la productividad general del sitio.
Ventajas principales del RCQ515M
En lugar de centrarse únicamente en las especificaciones, la plataforma de perforación de cimientos de pilotes RCQ515M está diseñada pararesolver limitaciones comunes en-el sitioque se enfrentan en proyectos de fundaciones de pequeña y mediana-escala.
Riesgo de retrabajo reducido
El rendimiento estable del pilotaje de 15 m garantiza una calidad constante del pozo, lo que reduce la necesidad de perforación secundaria y trabajos correctivos.
Penetración eficiente en estratos mixtos
El par giratorio de alto- rendimiento ofrece un progreso de perforación constante en capas de arcilla, arena, grava y roca erosionada, manteniendo la productividad sin cambios frecuentes de herramientas.
Diseñado para sitios de trabajo confinados
El radio de giro compacto y el diseño de orugas permiten que el equipo funcione de manera eficiente en entornos urbanos, caminos de acceso estrechos y cimientos con espacio-restringido.
Sistema de control-fácil de usar para el operador
El monitoreo digital simplifica la operación y mejora la consistencia de la perforación, lo que ayuda a las cuadrillas a lograr resultados confiables con menos dependencia de la experiencia del operador.
Menor costo operativo de por vida
La estructura reforzada y los componentes hidráulicos probados reducen el tiempo de inactividad, la frecuencia del mantenimiento y los costos de propiedad a largo plazo.
Adecuado para proyectos
Los contratistas seleccionan la plataforma de perforación de cimientos de pilotes RCQ515M cuando los proyectos implican un espacio de trabajo limitado, cronogramas ajustados o condiciones de terreno variables, y cuando se requiere una calidad constante de los pilotes sin desplegar grandes plataformas giratorias. Se utiliza comúnmente en infraestructura urbana, cimientos residenciales, puentes pequeños, obras de servicios públicos y proyectos de construcción-en los que el tiempo es urgente.
